Recibido: 09 de julio de 2018 - Aprobado: 26 de octubre de 2018
Como citar:
H. A. Yepes, “Estudio numérico del proceso de cocción de ladrillos al interior de un horno tipo Hoffman”,Revista Ingenio, vol.15 (1), pp. 8-15, 2018
El aumento en la demanda energética y las emisiones contaminantes, así como la dependencia de los combustibles fósiles a nivel mundial, genera la necesidad de buscar estrategias enfocadas en una mayor eficiencia y mejoramiento en los procesos de transformación energética. En este estudio se evaluó numéricamente el proceso de cocción de ladrillos al interior de un horno tipo Hoffman, utilizando un enfoque de dinámica de fluidos computacionales (CFD), analizando los campos de temperatura y los patrones fluidodinámicos al interior del proceso. Los resultados obtenidos además de analizar en detalle cómo se dan los fenómenos térmicos al interior del horno evidenciaron varios campos de estudio en los que se debe profundizar para lograr una mejora energética en la cocción de ladrillos y por tanto mayor eficiencia.
Palabras clave:CFD, Flujo de fluido, Horno Hoffman, Cocción de ladrillos
The growth of energy requirements, pollutant emissions and fossil fuel dependency at the global level require strategies to achieve higher efficiency and improvements in the energy transformation process. The brick burning process at Hoffman kiln was evaluated through CFD simulation, flow and thermal profiles were analyzed. Additionally, to the thermal phenomena inside the furnace, the results allowed to identify some topics that require a more profound study to improve the brick burning process from an energetic point of view and, therefore, higher efficiency
Keywords: CFD, Fluid flow, Hoffman kiln, brick firing
Una de las estrategias para reducir el consumo los combustibles fósiles por sus efectos negativos y de igual forma contribuir al cumplimiento de la demanda energética, es promover la optimización de procesos que permitan un mejor aprovechamiento de los recursos energéticos. En el caso Colombiano y de América Latina este aspecto es de vital consideración dado que por ser en su mayoría países en vía de desarrollo, la disponibilidad y facilidad de implementación de tecnologías eficientes resulta complicada en comparación a otros países [3]. En particular el sector industrial colombiano y específicamente en procesos térmicos se presenta un rezago tecnológico que deriva en un uso ineficiente de energía lo que incrementa los consumos [4-5-22].Dentro de estos uno de los procesos de mayor requerimiento energético es la cocción de cerámicos [6].
El uso de CFD para la optimización de hornos y sistemas energéticos es cada vez mayor debido a las ventajas de esta técnica, donde se pueden realizar análisis detallados de variables que son experimentalmente muy difíciles de cuantificar. Diversos estudios han usado este enfoque para establecer mejoras dentro de diferentes procesos térmicos. Con el objetivo de obtener un modelo para sustentar propuestas de mejoramiento viables para la industria cerámica Possamai et al. [7] llevaron a cabo el modelado de un horno para la producción de vidrio pulverizado, evaluando tres grados diferentes de aislamiento. El modelo permitió identificar puntos calientes en las paredes e identificar un movimiento ligero de la llama hacia uno de los costados del horno debido a la ubicación de la salida de gases.
Ubaque et al [8] adelantaron un estudio numérico de un horno tipo Hoffman de ladrillos para encontrar los puntos óptimos de temperatura con el objetivo de incinerar residuos sólidos. Los resultados permitieron identificar las zonas de mayor turbulencia para ubicar los residuos, las cuales dependen de la ubicación de los ladrillos. Se pudo también comprobar de manera preliminar que la ubicación de los desechos no afecta el proceso de cocción. En la misma línea de optimizar el proceso de combustión Tu et al [9] llevaron a cabo un estudio numérico sobre el efecto de la forma de la cámara de combustión, donde encontraron que al aumentar el ángulo de inclinación del techo y suelo de la cámara se genera una mayor recirculación y por tanto se obtiene una zona de reacción mucho más amplia con menores temperaturas y bajas emisiones de NOx Liu et al [10] utilizaron la herramienta CFD para estudiar las características de calentamiento y uniformidad de losas de acero en un horno de recalentamiento. Los resultados permitieron evidenciar que durante el calentamiento de las losas se generan altos gradientes de temperatura debido a la inferioridad del flujo de aire.
Bajo estas consideraciones se plantea el presente estudio, en el cual se espera evaluar numéricamente un horno industrial para la fabricación de ladrillos tipo Hoffman, mediante la modelación del proceso de cocción utilizando CFD, analizando específicamente los patrones fluidodinámicos y campos de temperatura al interior del horno.

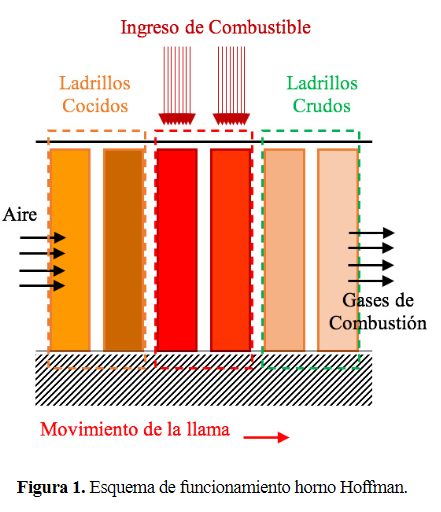

2. MetodologíaTransversalmente el arreglo permite el flujo de gases por la parte superior y a través de 6 canales en la parte inferior. Los denominados apiles se posicionan con una distancia de separación de 60 cm.
Con el objetivo de abordar tanto el efecto de calentamiento al interior de los ladrillos como la interacción de los elementos presentes dentro de la cámara, en las simulaciones desarrolladas se consideró cada uno de los apiles completos como toda una zona maciza, siendo un total de 4 apiles en la longitud de dominio determinada. Los detalles presentes en los ladrillos fueron omitidos, con el fin de evitar un excesivo número de celdas y por tanto un incremento en el costo computacional. Si bien en algunos estudios como el desarrollado por Ubaque y colaboradores [8] implementan estos detalles, utilizan simetrías junto con celdas tetraédricas, las cuales incrementan la incertidumbre numérica, mientras en el presente estudio se usaron únicamente celdas hexaédricas.
Las puertas de carga y de ingreso de aire, se encuentran cerradas al momento del calentamiento y la cocción, etapas que son el enfoque del presente estudio, por lo cual son omitidas, es decir que la pared lateral donde estarían ubicadas se considera completamente plana. Si bien ambas compuertas al tener un espesor menor al de las paredes del horno pueden incidir en la transferencia de calor por conducción que tiene lugar a través de estas, su área de interacción es mucho menor al total de las fronteras por lo cual la incidencia puede considerarse muy pequeña.

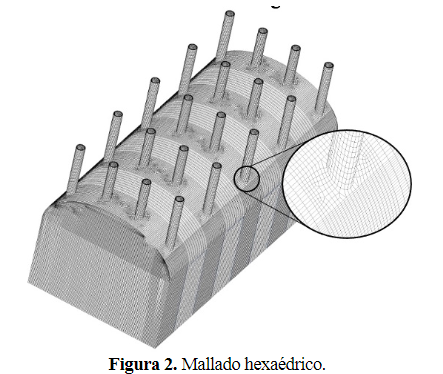

2.3 Mallado del dominioDe esta manera el mallado construido cuenta con un 99.16% de la totalidad de sus celdas con un nivel de calidad excelente o buena, donde incluso la mayoría está catalogada con el más alto estándar, lo cual permite establecer una adecuada discretización espacial que permite evitar problemas de solución a nivel numérico durante la simulación. Adicionalmente el incremento en el tamaño de celda usado no supera el 20%. El dominio computacional con su mallado se muestra en la Figura 2.

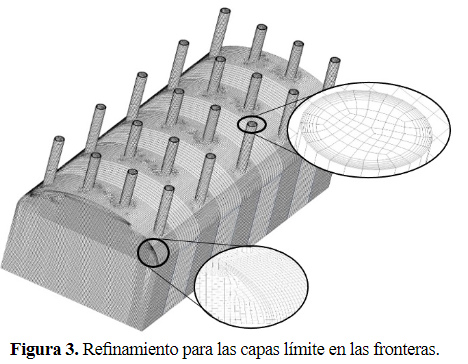

Por otra parte, en las zonas cercanas a las paredes se utilizó un mallado fino para lograr captar le efectos de capa limite y los gradientes que se forman cerca de las interfaz sólido – fluido. En la Figura 3 se muestran los refinamientos en parte de las zonas mencionadas.

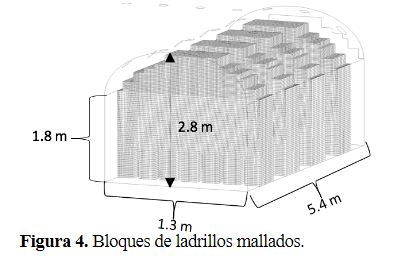

De igual forma los ladrillos al interior del horno también fueron incluidos dentro del dominio y por tanto fueron mallados. En la Figura 4 se muestra los bloques constituidos por las celdas hexaédricas.
La entrada de gases corresponde a los productos de combustión que ingresan al dominio proveniente de las cámaras precedentes. Para determinar el valor del flujo másico correspondiente y la composición de estos se utilizó los datos reportados por Guerrero [11]. Considerando una potencia de operación de 4310.2 kW y un factor de aireación de 1.76, el valor del flujo másico de aire fue tomado para la condición de frontera “Entrada de gases”, si bien es cierto que el flujo real puede ser ligeramente mayor debido a los volátiles liberados durante la combustión del carbón y su consumo mismo, esto representa una fracción muy pequeña en comparación al flujo de aire. De manera explícita el proceso de combustión del carbón tampoco fue considerado en las simulaciones realizadas ya que determinar la cantidad exacta de volátiles, así como la tasa de liberación de forma precisa, el análisis último para determinar la composición química y tamaño de partícula supone un alcance que va más allá de lo abordado en la presente investigación. El efecto del combustible y su descarga sobre los apiles considerados en la cámara fue tenida en cuenta mediante la variación de la temperatura. Esta aproximación es comúnmente usada en procesos de simulación debido al requerimiento computacional que implica la consideración del proceso de combustión.
La composición de los gases de combustión fue determinada usando los valores promedio de las mediciones realizadas por Guerrero [11] en la chimenea del horno, estableciendo una composición de 7.12% CO2, 5.32% H2O, 6.46% O2, 4.9% CO y 76.20% N2 (% en volumen).
Para la superficie denotada “Salida de gases” se utilizó una condición de presión de salida que se fijó en un valor negativo de 10.000 Pa, emulando la presión de succión que se genera dentro del horno producto del extractor. Tanto en las entradas como salidas se usó el diámetro hidráulico y la intensidad de turbulencia (IT) como condiciones de frontera para el flujo. Los valores calculados de IT oscilaron alrededor de 5% por lo que se fijó este valor para todas las fronteras.

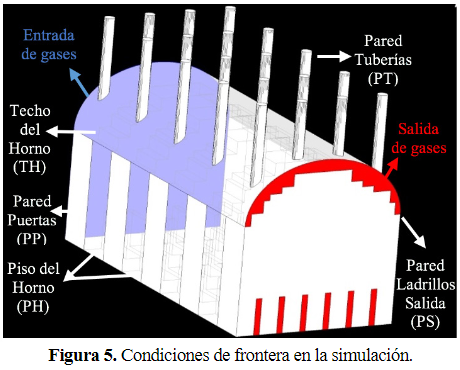

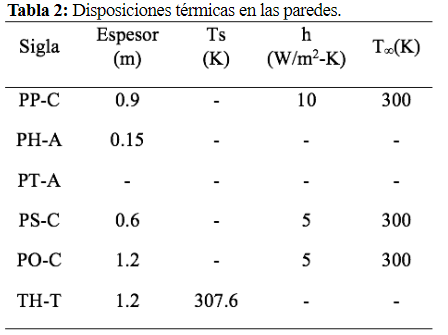

En la Tabla 2 se establecen las disposiciones térmicas fijadas en las fronteras tipo pared. En la columna sigla, las dos primeras letras hacen referencia a la pared de acuerdo con lo expuesto en la Figura 5 y PO indica la pared opuesta a la Pared Puertas. La tercera hace referencia al tipo de condición, donde C indica convección, A si se considera adiabática y T si es de temperatura fija.
Los valores de h fueron fijados a partir de datos reportados en la literatura, congruentes para una convección natural [16-17]. En PO se asumió un valor menor, dado que ésta tiene como espacio libre para el fluido las otras cámaras del horno que si bien no están en funcionamiento el flujo de aire y por tanto la velocidad es mucho menor. El piso del horno fue considerado adiabático de acuerdo a lo reportado en diferentes estudios [18-19], mientras que las paredes de los tubos se considera esta misma condición dado que están inmersos dentro del ladrillo cerámico lo que permite un aislamiento bastante alto, permitiendo que la aproximación considerada sea apropiada.
2.5 Modelos complementariosEn la primera fase se hizo un aumento paulatino de los gases de combustión desde 343K hasta 473K en un periodo de tiempo total de 1.2 horas. Para la segunda fase la temperatura de los gases fue incrementada a un 60% de la temperatura de llama adiabática del combustible; el periodo de tiempo para esta etapa fue de 5 horas. Finalmente, en la tercera fase se considera un incremento de 200K en la temperatura de los gases debido a la presencia de la zona de reacción en la cámara, la cual se realizó durante un tiempo de 8.9 horas.
En cada paso de tiempo de la simulación se realizaron 20 iteraciones con el fin de garantizar la convergencia, de igual forma se tomó como criterio de convergencia que los residuales para la energía y la radiación estuviesen en el orden de 10-6 o menor, en el caso de las velocidades se tomó de 10-4, mientras que para la continuidad el valor fue de 10-5 [21].

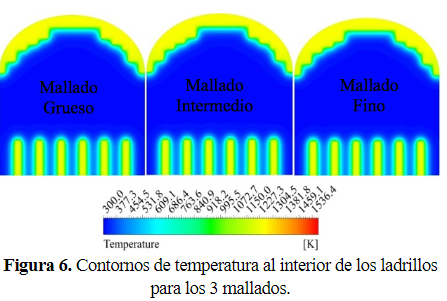

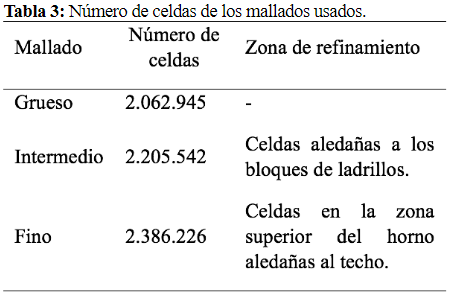

2.7 Independencia de malladoPara establecer la independencia del mallado se compararon las temperaturas y velocidades en diferentes puntos del horno tanto en la zona del fluido como en la región sólida. De forma cualitativa en la Figura 6 se muestran los contornos de temperatura en la mitad del segundo apile de ladrillos pasada 1 hora. Es evidente que no existe una variación apreciable en la distribución de esta variable entre los tres mallados considerados.
Para todos los contornos de temperatura presentados en este trabajo, la escala de temperatura contemplada abarca de 300K a 1575K, a menos de que se indique lo contrario.

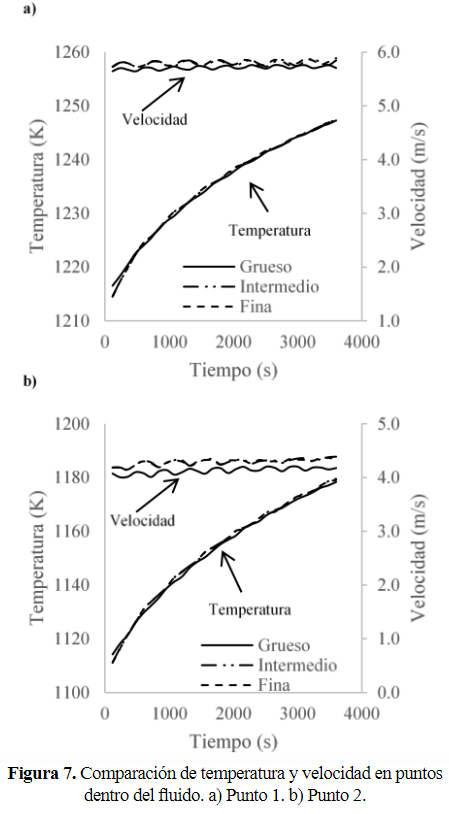

En la Figura 7 se muestran las temperaturas y velocidades en función del tiempo usando los tres mallados contemplados en dos localizaciones. La primera de estas es entre los dos primeros apiles de ladrillos en el centro del tercer canal a una altura de 30 cm, mientras que la segunda se localiza a la misma altura y posición transversal, pero en medio de los apiles 2 y 3. Tal como se puede apreciar, las líneas de temperatura en ambos puntos para los 3 mallados se superponen casi en su totalidad, con diferencias máximas entre el mallado grueso y el fino de 0.16% y 0.28% para el punto 1 y el punto 2 respectivamente.
Para todos los contornos de temperatura presentados en este trabajo, la escala de temperatura contemplada abarca de 300K a 1575K, a menos de que se indique lo contrario.
En la Figura 7 se muestran las temperaturas y velocidades en función del tiempo usando los tres mallados contemplados en dos localizaciones. La primera de estas es entre los dos primeros apiles de ladrillos en el centro del tercer canal a una altura de 30 cm, mientras que la segunda se localiza a la misma altura y posición transversal, pero en medio de los apiles 2 y 3. Tal como se puede apreciar, las líneas de temperatura en ambos puntos para los 3 mallados se superponen casi en su totalidad, con diferencias máximas entre el mallado grueso y el fino de 0.16% y 0.28% para el punto 1 y el punto 2 respectivamente.

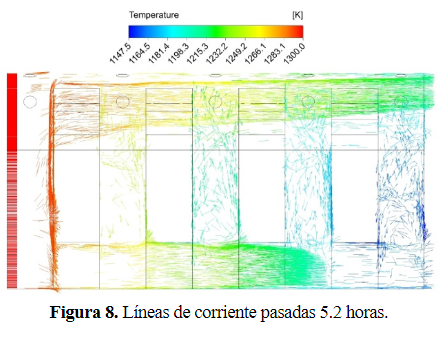

Se puede apreciar como los gases que viajan por la parte inferior del horno se enfrían con mayor rapidez, producto de una menor cantidad y probablemente una velocidad mayor lo que aumenta la convección. Sin embargo, lo ideal sería que la tasa de reducción de temperatura de los gases fuese uniforme para conseguir un tratamiento similar en todos los ladrillos. Este comportamiento sugiere la necesidad de realizar un análisis de distribución de carga y configuración de los ladrillos que permita una mayor uniformidad. Entre los espacios de separación de los apiles se evidencia zonas de recirculación que pueden ayudar a uniformizar la temperatura sobre los ladrillos. No obstante, como se muestra posteriormente, al no tener canales para el flujo en esta zona, la recirculación no es suficiente para lograr un calentamiento uniforme de la carga.

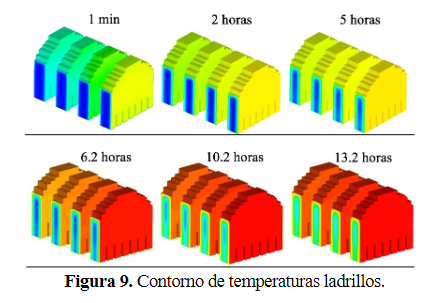

En la Figura 9 se muestran los contornos de temperatura superficial de los ladrillos en diferentes instantes de tiempo. En cada caso los ladrillos del extremo derecho son los primeros en tener contacto con los productos de combustión. Es claro que a nivel superficial no existen gradientes de temperatura relevantes asociados con la ubicación de los ladrillos dentro de un mismo apile. Sin embargo, se observan diferencias de temperatura en el interior de los mismos, lo que puede afectar las propiedades del producto final.

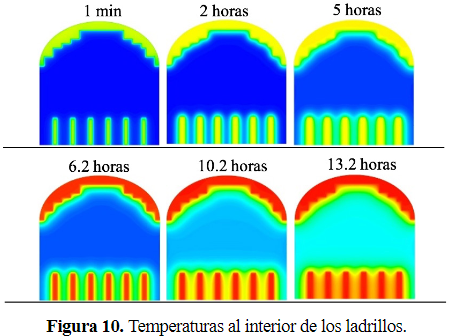

Las mencionadas variaciones internas pueden observarse con mayor detalle en la Figura 10, donde se muestra el contorno de temperaturas en plano transversal en la mitad del primer apile. Mientras la superficie de los ladrillos alcanza temperaturas entre 1100 y 1200 K pasadas más de 13 horas, el interior se encuentre entre 650 y 750K. Además, los ladrillos que fungen como pilares del apile formando los canales inferiores alcanzan temperaturas cercanas a los 1350 K en el interior, es decir incluso mayores a las temperaturas superficiales de la parte superior.

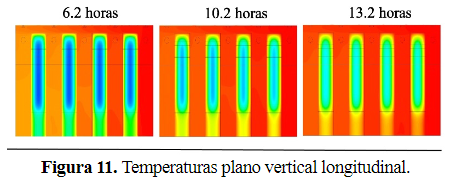

Para confirmar la no - homogeneidad al interior de los apiles en la Figura 11 se exponen los contornos de temperatura en un plano medio vertical en dirección longitudinal para los tiempos asociados con la etapa de cocción. Al cabo de las 13 horas las diferencias entre las temperaturas internas y superficiales son inferiores en comparación a la variación transversal, siendo en promedio la temperatura interna de 850K. Esta reducción en la diferencia de temperaturas puede asociarse un espesor menor y las zonas de circulación identificadas entre los apiles (ver Figura 8), aunque continúa siendo indeseable para la calidad y las propiedades finales de los ladrillos.
Tomando en conjunto los resultados fluidodinámicos y térmicos, se hace evidente que la distribución de los ladrillos al interior del horno puede no ser las más adecuada en términos del proceso de cocción, aunque su selección puede estar asociada con la cantidad de producto final requerida por la empresa. Si bien una propuesta de configuraciones alternativas requiere un estudio más detallado junto con los efectos sobre la productividad, es claro que la simulación permite identificar comportamientos difícilmente apreciables en un sistema real, teniendo en cuenta además que no es un horno de tipo laboratorio sino un equipo industrial.
